学校用太阳能热水工程案例，洗浴用太阳能热水系统
第一中学是寄宿制学校，学生集中在宿舍洗浴。故分别在南北宿舍楼各安装1套40t太 阳能热水系统，以满足全校学生使用热水。另外每栋宿舍楼分为男女2个浴室，每间浴室各安装 IC卡淋浴喷头120套。按四季均使用太阳能系统洗浴进行设计，全时供水。学生用水时间很集中，一定要保证每位学生都能用上热水，热水管要求接到每层集体冲凉房内。

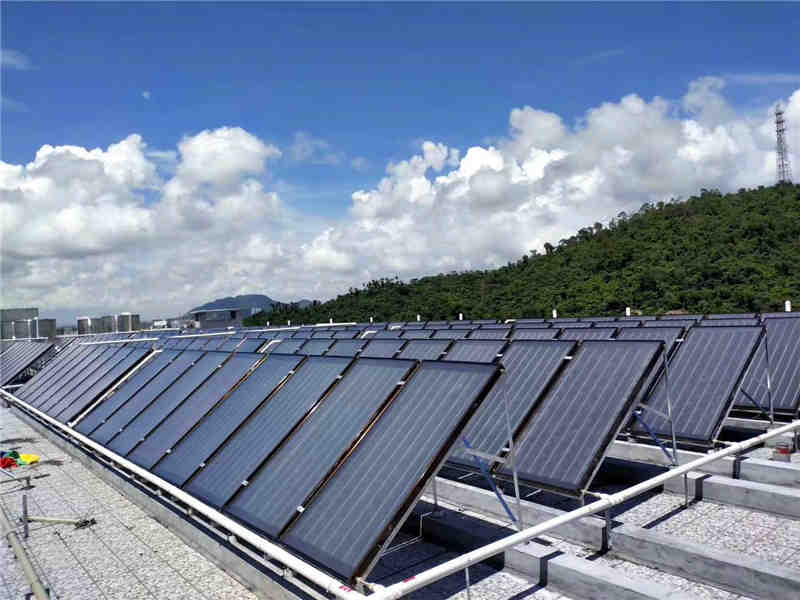

1太阳能集热器
1.南楼宿舍太阳能集热器数量140块，集热面积280m2，北楼宿舍太阳能集热器数量140块，集热面积280m2。整套太阳能热水系统总计集 热面积560m2。
2.选用赫派KFRS-100H空气源热泵4台。
3.水泵 水泵共计12台，其中热水循环系统使用10台，供水系统使用2台。
4.IC卡淋浴喷头 1C卡淋浴喷头共120套，男女浴室各4间，每间浴室各30套。
热水系统设计：
1、用水量计算：桶提20公斤/人/天 花洒40公斤/人/天
（方案一）桶提总用水量：2000人×20公斤/人/天=40000公斤/天=40吨
方案二）花洒总用水量：2000人×40公斤/人/天=80000公斤/天=80吨

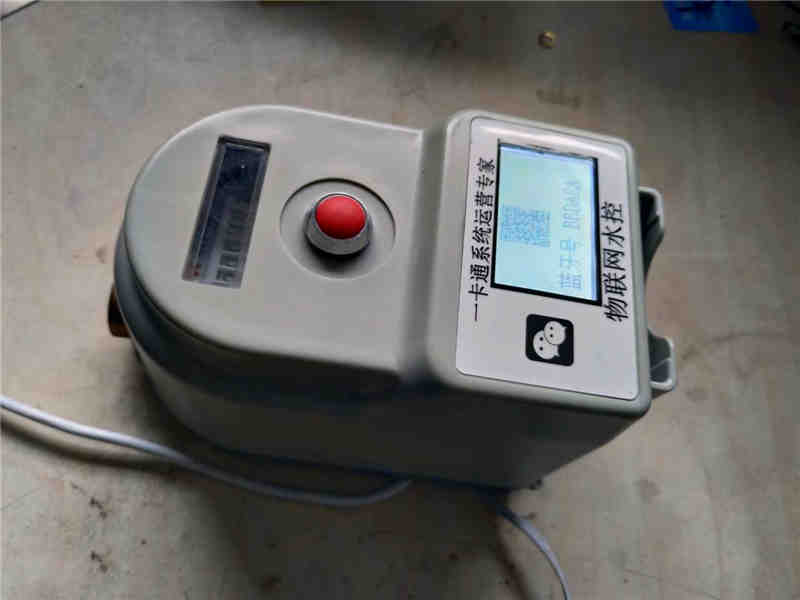

2、用水量浪费非常严重，防止用水浪费情况，建议采用IC卡控水器管理，每个出水口一套IC卡控水器，可控制每人每天或每月的用水量。

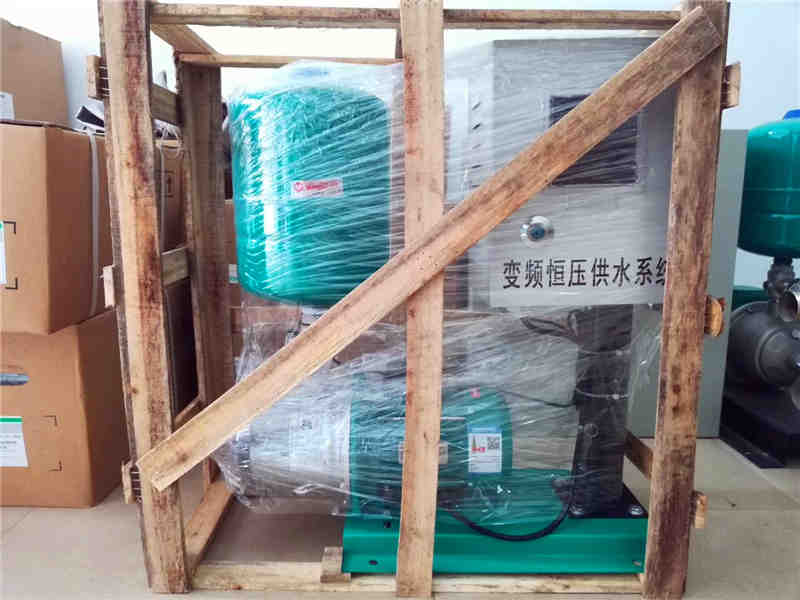

3、供水泵系统采用变频器控制，保证水压恒定。

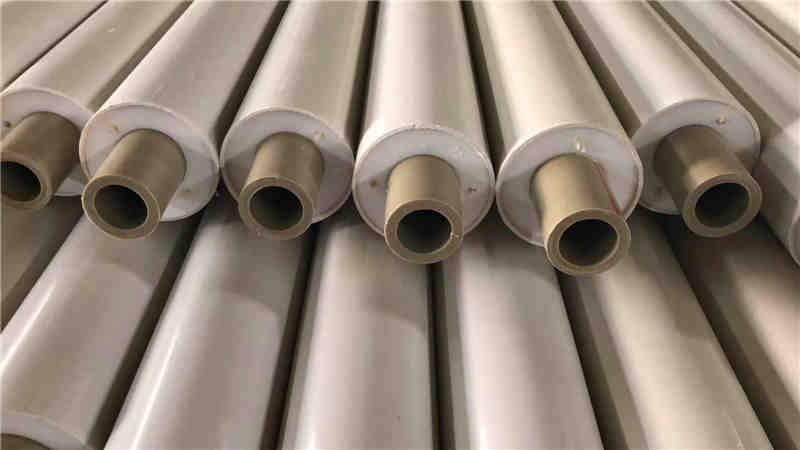

4、为减少热损失，提高节能性，水箱均采用高密度聚氨脂整体发泡厚度50mm，保温效果极佳。

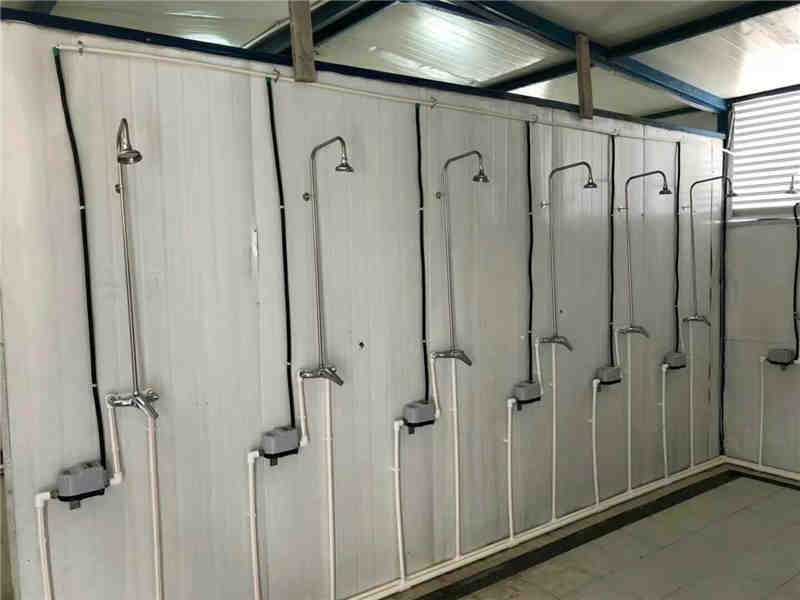

水控安装示意图：
选择加热设备 四台十匹空气能泵配288平方米太阳能板

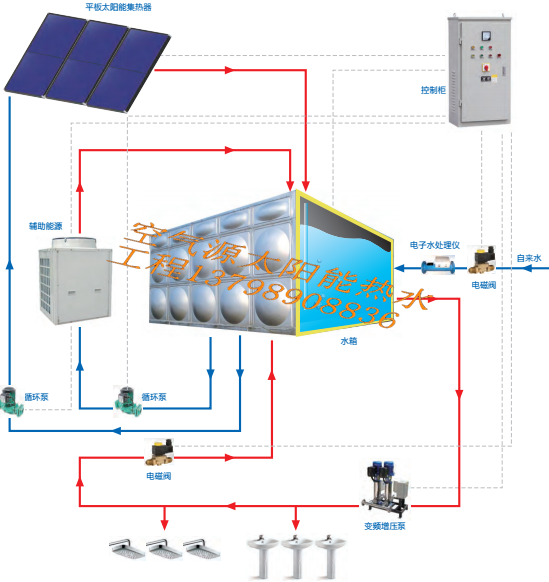

太阳能热水器+空气能热水器
根据第一中学用水特点及要求，本项目太阳能控制系統具有以下特点
1.控制系统采用可编程智能控制、液晶屏显示，以实现系统全自动、智能化控制(太阳能定温放水、自动补水功能、温控自动防冻、系統安全运行自动保护、辅助加热系统的自动运行无需专人管理，保证控制系统稳定、可靠地运行；液晶屏参数设置、修改方便，督种运行放叁数一目了然
2.控制程序将温度、水位、时间、流量等参数巧妙融合，实现充分和优先利用太阳能，将太阳能与辅助加热系统完美结合，最大限度地减少辅助加热系统的运行时间，降低电能消耗
3.控制系统设有应急手动功能，保证在控制系统出现问题时，能实现手动控制，系统在应急态下能正常运行，保证学生的正常洗浴
4.控制系统具有断电记忆功能，有记忆控制系统的设置数据和系统运行的各种参数，保证数据不丢失
5.系统具有很强的抗干扰性和屏蔽性能，不因其他系统的信号千扰本系统的正常工作，或本统的信号干扰其他系统正常工作
6.系统故障自诊断功能能随时反应系统内设备和传感器的工作状态，能自动进行故障诊断
7.系统管理功能为确保系统的正常运行，设置管理员登陆密码，需输入密码才能进入界面进操作。
东莞市润瑞环保节能设备有限公司专注空气能热泵、太阳能热水工程，为各行业客户提供专业的热水工程服务，和多家连锁酒店长期合作商。公司拥有专业的给排水、暖通设计工程师，提供免费上门设计热水安装方案服务！
